упрощенная методика расчёта СВЧ-радиолиний 2,4 - 3,5 - 5,8ГГц

     При развертывании беспроводных сетей и систем СВЧ диапазона 2,4-2,5ГГц, 3,4-3,6ГГц, 5,7-5,8ГГц необходим расчет радиолиний. Подобный расчет является традиционной радиорелейной задачей, для решения которой требуется знание большого количества исходных данных и профессиональные знания и навыки.

В то же время задачи, связанные с предварительной оценкой реализуемости радиолинии, оценкой состава оборудования и возможностей подключения новых абонентов к существующей базовой станции, не требуют полного расчета. Используемая в компании Diamond Experts Group (www.D-E-G.ru) упрощенная методика позволяет решить эти задачи.

Суть методики состоит в предварительной оценке требуемой высоты подвеса антенн и дальности, получаемой при выбранных параметрах радиолинии.

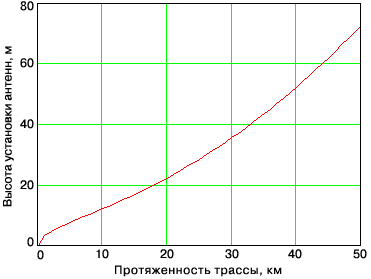

Предварительная оценка высоты установки антенн для случая гладкой Земли проводится по графику.


Для определения дальности связи необходимо рассчитать суммарное усиление тракта и по графику определить соответствующую этому значению дальность. Усиление тракта в дБ определяется по формуле:



где мощность передатчика, -коэффициент усиления передающей антенны,

-коэффициент усиления приёмной антенны, -реальная чувствительность приемника,

и -потери сигнала в коаксиальном кабеле и разъемах передающего и приёмного трака соответственно.

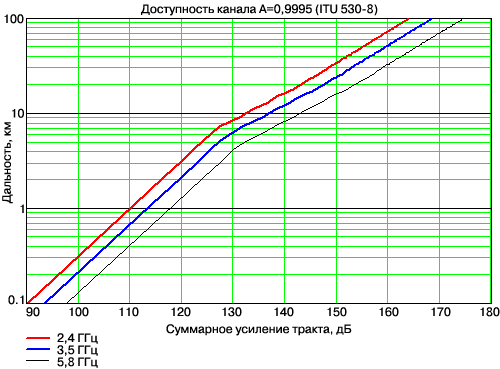

График доступности канала:


    Если усиление избыточно для требуемой дальности, его можно уменьшить до требуемого значения, выбрав более дешевые антенны с меньшим усилением. Если усиления тракта недостаточно для обеспечения требуемой дальности, необходимо увеличить его, выбирая антенны с большим усилением, уменьшая длину и, соответственно, затухание коаксиальных кабелей. Если этого оказывается недостаточно, необходимо использование дополнительных усилителей (хотя, конечно, надо помнить и о помехах - ведь усилитель будет усиливать и их).
