расчёт перепада высот устнановки антенн систем радиодоступа

     На базовых станциях систем радиодоступа диапазона 2,4ГГц часто используются всенаправленные антенны. Особенно это характерно для начальных этапов развития сети, когда требуется обеспечить максимальное покрытие территории, а плотность абонентов ещё достаточно мала. Указанные антенны имеют круговую (360 град.) диаграмму в горизонтальной плоскости и достаточно узкую диаграмму в вертикальной плоскости, ширина которой уменьшается при увеличении коэффициента усиления антенны. Это приводит к тому, что при установке антенны базовой станции на большой высоте, непосредственно вокруг антенны образуется "мертвая зона", при размещении в которой абонентских станций связь невозможна.

   Выход из создавшегося положения состоит в подъеме антенн абонентских станций на высоту, обеспечивающую их попадание в главный лепесток диаграммы направленности базовой станции (в вертикальной плоскости).

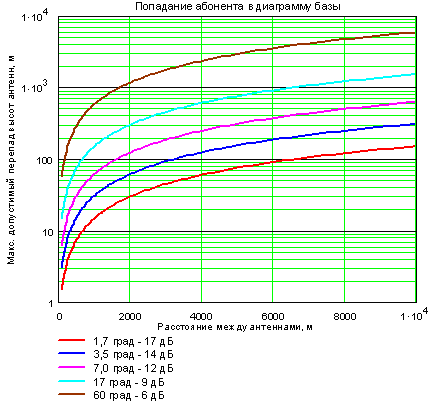

     На графике представлены зависимости максимально допустимого перепада высот установки антенн базовой и абонентской станции от расстояния между ними для наиболее распространенных типов всенаправленных антенн. В случае если перепад высот установи антенн превышает значение, получаемое по графику, следует либо уменьшать высоту установки антенны базовой станции, либо увеличивать высоту установки антенны абонента.
